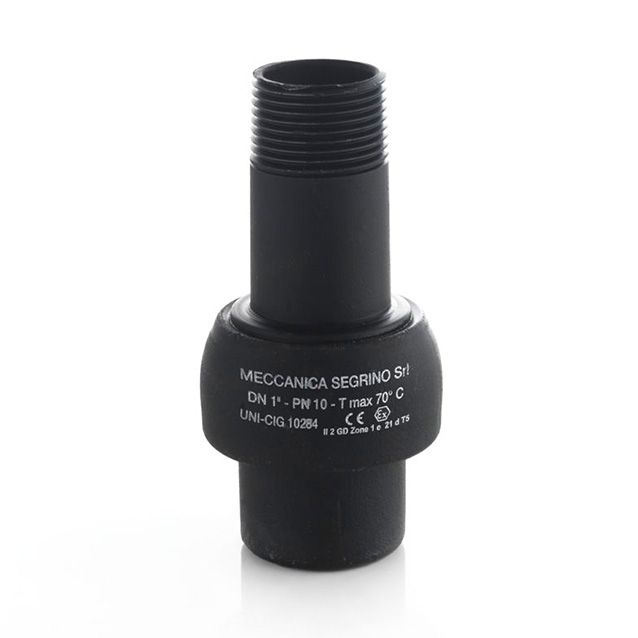

Giunto Isolante maschio/femmina PN10 per gas e acqua

I giunti isolanti per utenze PN10 vengono installati negli impianti a bassa pressione (10 Kg/cm2) di adduzione del gas/acqua alle utenze domestiche.

La loro funzione è assicurare la separazione elettrica tra la parte interrata della tubazione e quella fuori terra al fine di proteggere la parte di tubazione a valle del giunto da eventuali correnti vaganti che potrebbero danneggiare il tubo favorendo la corrosione.

I benefici dell’utilizzo del giunto isolante sono la riduzione dei costi di manutenzione e la garanzia di una maggiore sicurezza ed efficienza dell’impianto.

Nella tipologia MF (Maschio-Femmina) entrambe le estremità del giunto sono filettate (filettatura maschio conica e filettatura femmina cilindrica). Questa caratteristica rende più semplice e rapida l’attività di installazione.

Disponibili in diverse dimensioni (si veda la tabella sottostante), i giunti per utenze PN10 MF sono sempre disponibili a scaffale.

Giunti Isolanti costruiti e collaudati secondo UNI- CIG 10284

Temperatura di esercizio	Resistenza isolamento in aria	Tensione isolamento in aria	Pressione di collaudo	Pressione di esercizio
-15°C + 70° C	10 Mohm	3.0 Kv	15 Kg/cm2	10 Kg/cm2

Scarica la scheda tecnicaspec class pn10_ita_mf

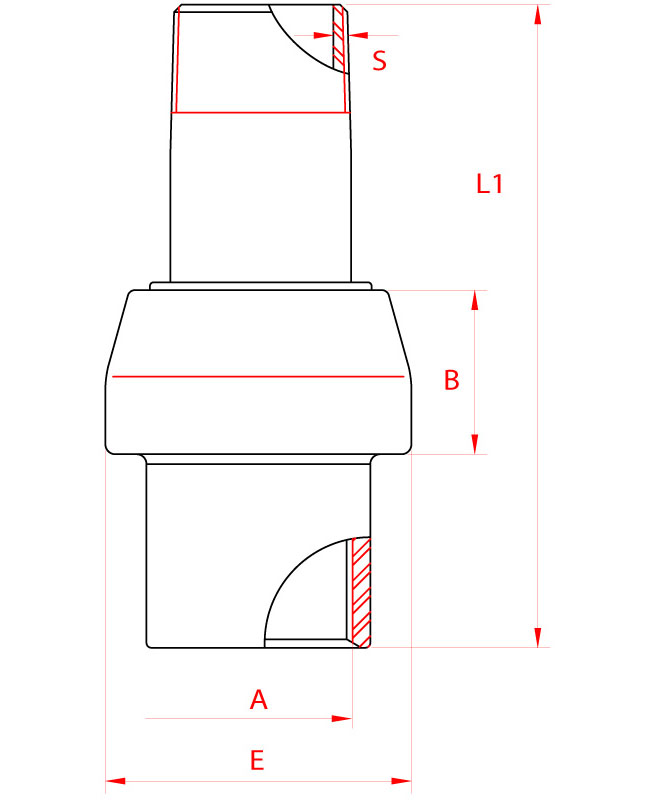

Tabella dimensionale prodotto MF (unità di misura millimetri)

Codice	DN	A	E	B	L1	Peso (in Kg)
MF015	1/2"	21,3	46	28	100	0,4
MF020	3/4"	26,7	53	30	110	0,5
MF025	1"	33,4	60	32	120	0,7
MF032	1" 1/4	42,2	71	35	135	1,0
MF040	1" 1/2	48,3	77	37	145	1,2
MF050	2"	60,3	90	38	150	1,7
MF065	2" 1/2	76,1	113	53	170	3,0
MF080	3"	88,9	127	53	200	4,0
MF100	4"	114,3	156	65	200	6,5

Caratteristiche meccaniche

Tronchetto forgiato in acciaio API-5L gr.B o equivalente

Bicchiere forgiato in acciaio ASTM A 105 o equivalente

Anelli isolanti in policarbonato

Guarnizione in Hytrel 40 D Dupont

Vernice epossifenolica

Filettatura: ISO7/EN10226-1

Certificati rilasciati: EN 10204 3.1 e conformità CE

Il 2 GD Zone 1 e 21 d T5 Technical file: A01-MS
