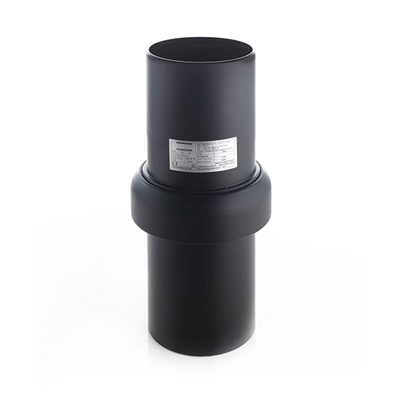

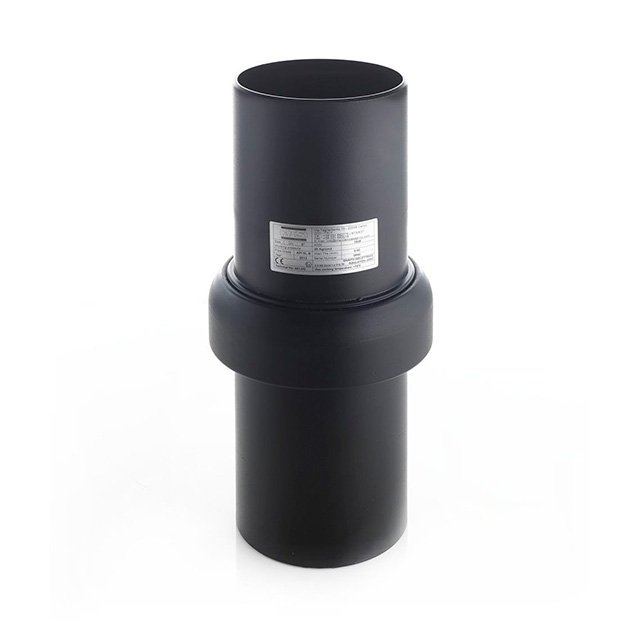

Giunti dielettrici per condotte (PN16 e PN25)

Main line insulating joints (ANSI 150)

I giunti dielettrici PN16 e PN25, caratterizzati dalle estremità a saldare, vengono installati su tubazioni metalliche interrate che trasportano gas, acqua ed altri fluidi a media pressione (fino a 25 kg/cm2). I giunti isolanti-dielettrici di questa categoria sono utilizzati nelle reti di trasporto e distribuzione di GAS (UNI EN 1594 e UNI EN 9165), negli impianti di derivazione del gas (UNI 9860) e in generale in tutte le condotte in cui sia importante garantire la protezione catodica.


Temperatura
di esercizio		 Resistenza
isolamento in aria 		 Tensione
isolamento in aria		 Pressione
di collaudo		 Pressione
di esercizio
-10°C + 70° C 10 Mohm 3.0 Kv 38 Kg/cm2  25 Kg/cm2
Scarica la scheda tecnicaspec class pn25_ita
  • Meccanica Segrino - Giunti isolanti per condotte (PN16 e PN25) / Main line isolation joints (ANSI 150)
  • Meccanica Segrino - Giunti isolanti per condotte (PN16 e PN25) - Disegno tecnico / Main line isolation joints (ANSI 150) - Technical Sheet

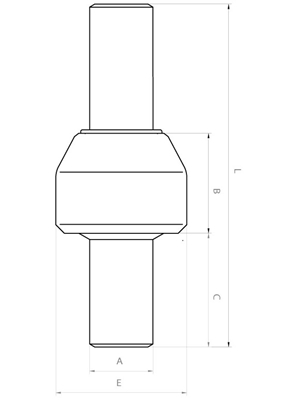

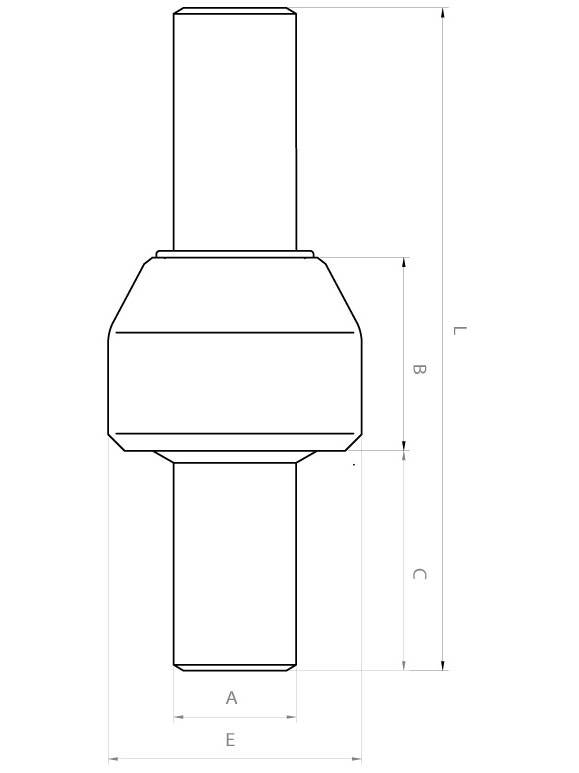

Tabella dimensionale prodotti PN25 (unità di misura millimetri)

Codice Prodotto DN A E C B  L Peso (in Kg)
P015 1/2" 21,3 50 97 36 230  0,8
P020
 3/4" 26,7 55 96 38 230  1
P025
 1" 33,4 63 104 42 250  1,2
P032
 1" 1/4 42,2 74 117 46 280  1,7
P040
 1" 1/2 48,3 80 121 48 290  2,1
P050
 2" 60,3 95 125 50 300  2,8
P065
 2" 1/2 76,1 114 139 52 330  4,5
P080
  3" 88,9 127  172  56  400  6
P100
  4" 114,3 153  168  64  400  9
P125
  5" 141,3 192  213  74  500  14
P150
  6" 168,3 219  210  80  500  20
P200
  8" 219,1 273  205  90  500  30
P250
  10" 273,0 340  290  120  700  57
P300
  12" 323,9 398  283  134  700  65

Giunti dielettrici con diametro maggiore e superiori pressioni di esercizio sono disponibili su richiesta

Caratteristiche meccaniche
Acciaio API-5L gr.B ASTM A 105 o equivalente
Guarnizione isolante NBR nitrile/butadiene
Distanziatori isolanti in policarbonato
Rivestimento interno in resina epossidica
Certificati rilasciati: EN 10204 3.1 e conformità CE


Il 2 GD Zone 1 e 21 d T5 Technical file: A01-MS
Principali applicazioni
Gas supply system  (UNI EN 1594)

Gas distribution network (UNI 9165)

Gas service pipe  (UNI 9860)
