Giunti isolanti-dielettrici per condotte (PN64-100)

Giunti isolanti-dielettrici per condotte (PN64-100)

I giunti isolanti-dielettrici  PN64-100, caratterizzati dalle estremità a saldare, vengono installati su tubazioni metalliche interrate che trasportano gas, acqua ed altri fluidi ad alta pressione (fino a 100 kg/cm2). I giunti dielettrici di questa categoria sono utilizzati nelle reti di trasporto e distribuzione di GAS (UNI EN 1594 e UNI EN 9165), negli impianti di derivazione del gas (UNI 9860) e in generale in tutte le condotte in cui sia importante garantire la protezione catodica.

Temperatura
di esercizio		 Resistenza
isolamento in aria 		 Tensione
isolamento in aria		 Pressione
di collaudo		 Pressione
di esercizio
-10°C + 70° C 5 Mohm 3.0 Kv 150 Kg/cm2  100 Kg/cm2
Scarica la scheda tecnicaspec class ansi 600_ita

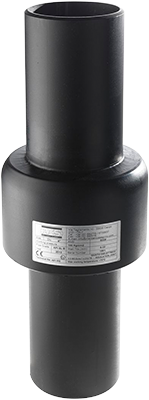

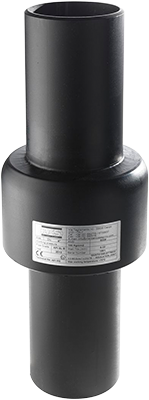

  • Meccanica Segrino - Giunti isolanti per condotte (PN64-100) / Main line isolation joints (ANSI 300-600)

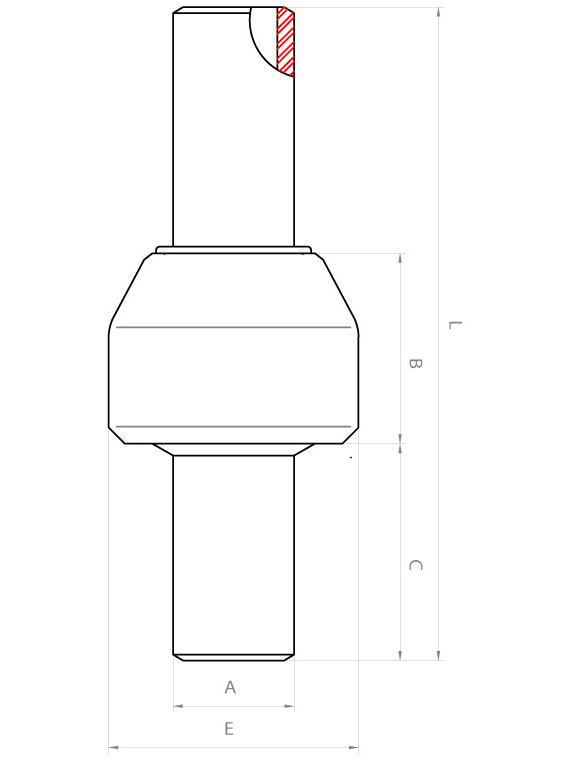

  • Meccanica Segrino - Giunti isolanti per condotte (PN64-100) - Disegno tecnico / Main line isolation joints (ANSI 300-600) - Technical Sheet

Tabella dimensionale prodotti PN64-100 (unità di misura millimetri)

Codice Prodotto DN A E C B  L Peso (in Kg)
P015100 1/2" 21,3 60 97 56 250 1,4
P020100
 3/4" 26,7 65 96 60 250 1,5
P025100
 1" 33,4 68 93 64 250  1,7
P032100
 1" 1/4 42,2 82 115 70 300 2,6
P040100
 1" 1/2 48,3 94 113 74 300 3,5
P050100
 2" 60,3 108 135 80 350 5
P065100
 2" 1/2 76,1 127 130 90 400 8
P080100
  3" 88,9 152 200 100 500 13
P100100
  4" 114,3 176 190 120 500 19
P125100
  5" 141,3 217 230 148 600 29
P150100
  6" 168,3 248 222 161 600 42
P200100
  8" 219,1 297 215 183 600 62
P250100
  10" 273,0 364 293 202 800 130
P300100
  12" 323,9 430 283  223 800 180

Giunti isolanti-dielettrici con diametro maggiore e superiori pressioni di esercizio sono disponibili su richiesta

Caratteristiche meccaniche
Tronchetto: Acciaio API 5L/EN 10208-2 o equivalente
Bicchiere (corpo centrale): Acciaio ASTM A 105 o equivalente
Estremità a saldare: API 5L/EN 10208-2
Smusso = 30° +5/-0°
Certificati rilasciati: EN 10204 3.1 e conformità CE


Il 2 GD Zone 1 e 21 d T5 Technical file: A01-MS
Principali applicazioni
Gas supply system, gas, water or other fluid (oil, etc) distribution network, plant.
