Giunto isolante estremità a saldare PN 10 per gas e acqua

Meccanica Segrino - Giunto isolante estremità a saldare PN 10 per gas e acqua
I giunti isolanti per utenze PN10 vengono installati negli impianti a bassa pressione (10 Kg/cm2) di adduzione del gas/acqua alle utenze domestiche. La loro funzione è assicurare la separazione elettrica tra la parte interrata della tubazione e quella fuori terra al fine di proteggere la parte di tubazione a valle del giunto da eventuali correnti vaganti che potrebbero danneggiare il tubo favorendo la corrosione.
I benefici dell’utilizzo del giunto isolante sono la riduzione dei costi di manutenzione e la garanzia di una maggiore sicurezza ed efficienza dell’impianto.

Giunti Isolanti costruiti e collaudati secondo UNI- CIG 10284


Temperatura
di esercizio
Resistenza
isolamento in aria
Tensione
isolamento in aria
Pressione
di collaudo
Pressione
di esercizio
-10°C + 70° C 10 Mohm 3.0 Kv 15 Kg/cm2  10 Kg/cm2

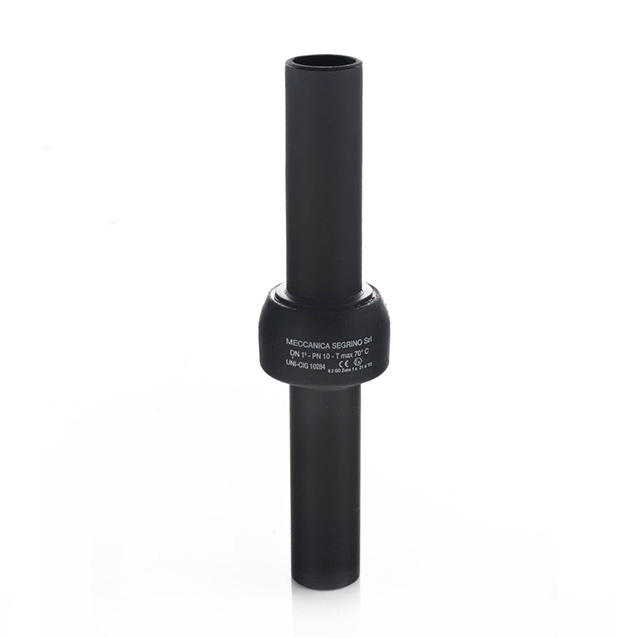

  • Meccanica Segrino - Giunto isolante estremità a saldare PN 10 per gas e acqua / Isolation joint welding/welding PN10 for gas/water
  • Meccanica Segrino - Giunto isolante estremità a saldare PN 10 per gas e acqua / Isolation joint welding/welding PN10 for gas/water

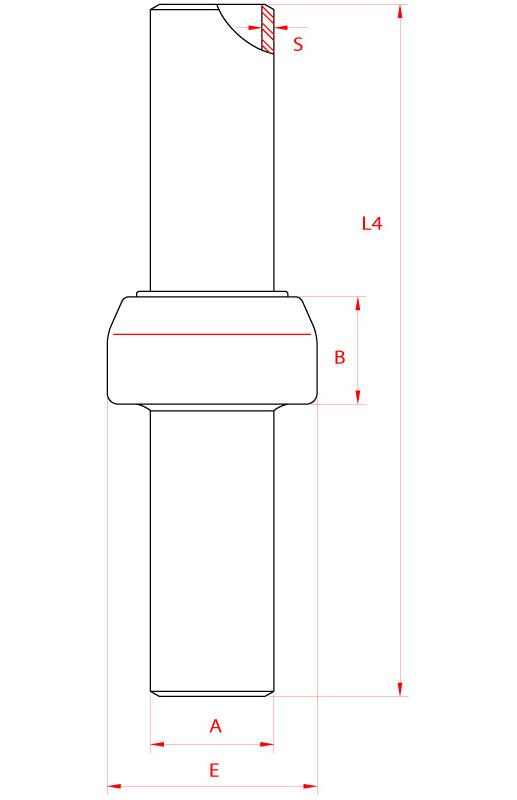

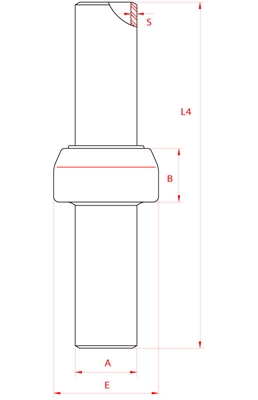

Tabella dimensionale prodotto SS (unità di misura millimetri)

Codice Prodotto DN A E B L4 Peso (in Kg)
SS015 1/2" 21,3 46 28 210 0,5
SS020 3/4" 26,7 53 30 225 0,7
SS025 1" 33,4 60 32 245 1,0
SS032 1" 1/4 42,2 71 35 270 1,5
SS040 1" 1/2 48,3 77 37 280 1,7
SS050 2" 60,3 90 38 290 2,3
SS065 2" 1/2 76,1 113 53 330 4,5
SS080 3" 88,9 127 53 400 6,0
Caratteristiche meccaniche
Tronchetto forgiato in acciaio API-5L gr.B o equivalente
Bicchiere forgiato in acciaio ASTM A 105 o equivalente
Anelli isolanti in policarbonato
Guarnizione in Hytrel 40 D Dupont
Vernice epossifenolica
Certificati rilasciati: EN 10204 3.1 e conformità CE


Il 2 GD Zone 1 e 21 d T5 Technical file: A01-MS
